OSI-Modell: Die 7 Schichten im Überblick und ihre Funktionen

Das OSI-Modell ist ein wichtiges Konzept in der Welt der Netzwerktechnologie. Es hilft Ihnen, die komplexen Kommunikationsprozesse zwischen verschiedenen Computersystemen besser zu verstehen, indem es diese in sieben klare Schichten unterteilt. Jede Schicht hat ihre eigene Funktion und trägt zur Gesamtheit der Netzwerkkommunikation bei.

Sie werden entdecken, wie die einzelnen Schichten miteinander interagieren und welche Rolle sie im Datenaustausch spielen. Durch das Verständnis des OSI-Modells können Sie effektiver mit Technologien und Protokollen umgehen, die in der modernen Kommunikation verwendet werden.

Ob Sie ein Anfänger oder ein erfahrener Fachmann sind, das Wissen über das OSI-Modell kann Ihnen helfen, die Abläufe in Netzwerken besser zu begreifen und Anwendungen effektiver zu nutzen. Sehen Sie sich die sieben Schichten im Detail an und erhalten Sie wertvolle Einblicke in die Netzwerkarchitektur.

Key Takeaways

• Das OSI-Modell teilt die Netzwerkkommunikation in sieben Schichten auf.

• Jede Schicht hat spezifische Aufgaben und Protokolle zur Datenübertragung.

• Das Modell ist entscheidend für das Verständnis moderner Netzwerktechnologien.

Grundlagen des OSI-Modells

Das OSI-Modell ist wichtig für die Standardisierung der Kommunikation in Netzwerken. Es teilt die Kommunikationsprozesse in sieben Schichten auf. Jede Schicht hat ihre eigene Aufgabe, was die Verwaltung und Entwicklung von Netzwerken vereinfacht.

Das OSI-Modell und seine Bedeutung

Das OSI-Modell, auch bekannt als ISO/OSI-Referenzmodell, wurde von der International Organization for Standardization (ISO) entwickelt. Es bietet ein umfassendes Rahmenwerk für die Kommunikation zwischen verschiedenen Computersystemen.

Die Bedeutung des Modells liegt darin, dass es eine gemeinsame Sprache für Hersteller und Entwickler bietet. Das Modell hilft, Protokolle zu entwerfen und zu verstehen, wie Daten zwischen Geräten übertragen werden. Wichtig ist, dass das OSI-Modell nicht nur für die Software-Entwicklung relevant ist, sondern auch für die Hardware.

Die Funktion von Schichten

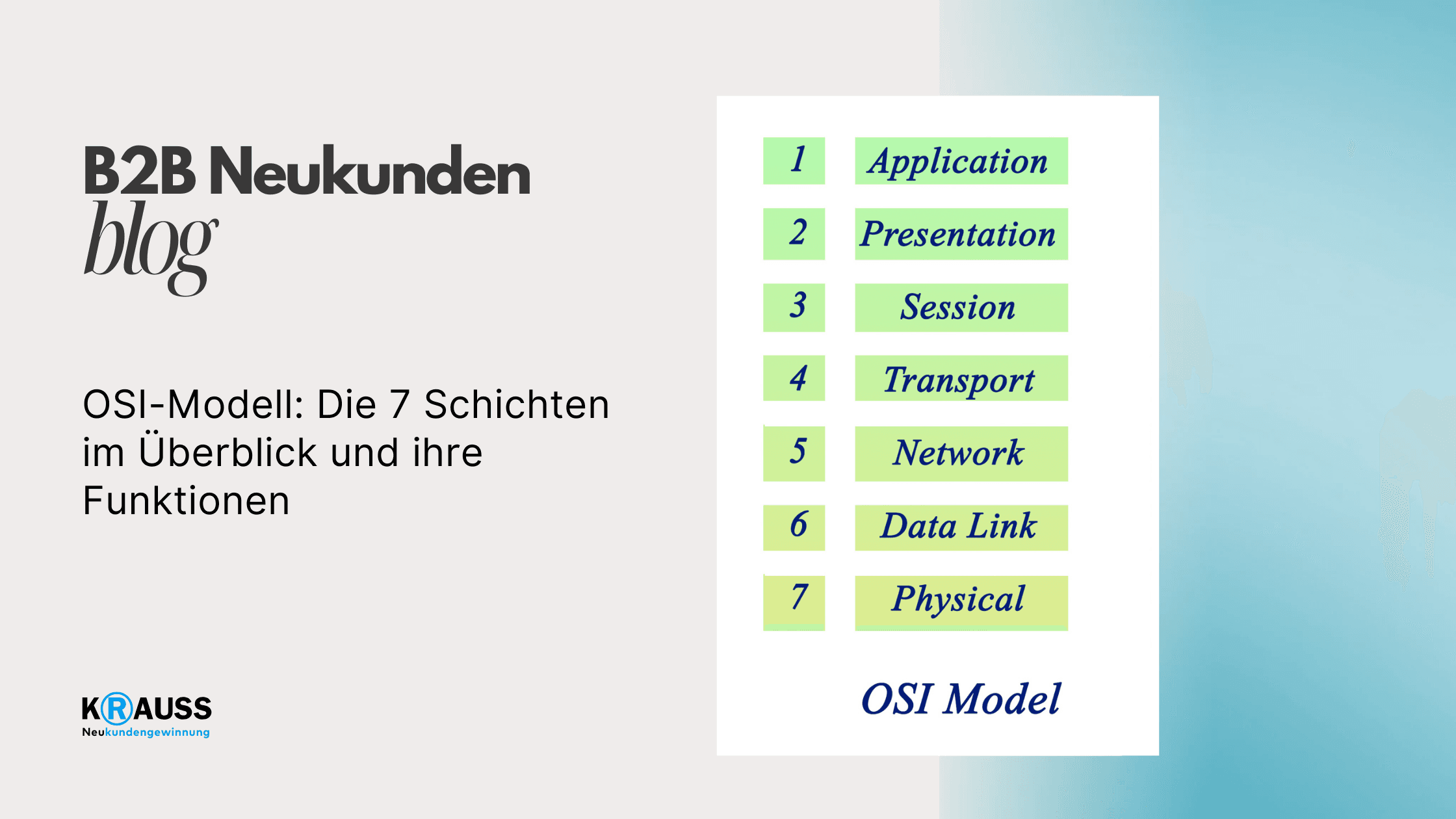

Das OSI-Modell besteht aus sieben Schichten, die jeweils spezifische Funktionen übernehmen. Diese Schichten sind:

1. Physical Layer (Schicht 1) - Verantwortlich für die physische Datenübertragung.

2. Data Link Layer (Schicht 2) - Stellt eine fehlerfreie Übertragung von Datenpaketen sicher.

3. Network Layer (Schicht 3) - Leitet Datenpakete zwischen Netzwerken weiter.

4. Transport Layer (Schicht 4) - Gewährleistet die zuverlässige Übertragung von Daten.

5. Session Layer (Schicht 5) - Verwaltet Dialoge zwischen Anwendungen.

6. Presentation Layer (Schicht 6) - Formatiert und kodiert Daten.

7. Application Layer (Schicht 7) - Stellt Dienste für Anwendungen bereit.

Diese Schichtenarchitektur trägt dazu bei, komplexe Kommunikationsprozesse zu organisieren. Änderungen an einer Schicht erfordern oft keine Anpassungen an anderen Schichten.

ISO und ITU-T: Organisationen hinter dem OSI-Modell

Hinter dem OSI-Modell stehen mehrere wichtige Organisationen. Die ISO, oder International Organization for Standardization, ist verantwortlich für die Erstellung internationaler Standards.

Ein weiterer wichtiger Akteur ist die ITU-T (International Telecommunication Union - Telecommunication Standardization Sector). Diese Organisation unterstützt die ISO bei der Entwicklung von Standards im Bereich der Telekommunikation.

Gemeinsam fördern sie die Interoperabilität von Netzwerken weltweit. Das OSI-Modell ist ein Kernstück ihrer Bemühungen, einheitliche Protokolle und Standards zu schaffen.

Die 7 Schichten des OSI-Modells im Detail

Das OSI-Modell beschreibt die Netzwerkkommunikation in sieben Schichten. Jede Schicht hat spezifische Aufgaben und schafft eine Struktur für die Datenübertragung zwischen Systemen. Im Folgenden werden die einzelnen Schichten im Detail betrachtet.

Schicht 1: Bitübertragungsschicht (Physical Layer)

Die Bitübertragungsschicht sorgt für die physische Übertragung von Daten. Sie definiert die elektrischen Signale, die Kabeltypen und die Hardware, die zur Datenübertragung genutzt werden.

Wichtige Aspekte dieser Schicht sind:

• Kabeltypen: Wie z.B. Ethernet- und Glasfaserkabel.

• Signalübertragung: Die Art und Weise, wie Signale über diese Medien gesendet werden.

• Datenrate: Geschwindigkeit, mit der Daten übertragen werden können.

Diese Schicht arbeitet mit Bits und ist für die Verbindung zwischen Geräten verantwortlich.

Schicht 2: Sicherungsschicht (Data Link Layer)

Die Sicherungsschicht stellt sicher, dass Daten fehlerfrei zwischen zwei direkt verbundenen Geräten übertragen werden. Sie kümmert sich um die Rahmen (Frames), die die Daten wie eine Art "Verpackung" umgeben.

Hier sind einige ihrer Funktionen:

• Fehlererkennung: Identifiziert und korrigiert Fehler in den übertragenen Daten.

• Zugriffskontrolle: Regelt, wann ein Gerät die Leitung benutzen darf.

• MAC-Adressen: Diese Layer nutzt MAC-Adressen zur Identifikation von Geräten im Netzwerk.

Durch die Sicherungsschicht wird eine zuverlässige Kommunikation auf der Datenlink-Ebene erreicht.

Schicht 3: Vermittlungsschicht (Network Layer)

Die Vermittlungsschicht ist dafür zuständig, Datenpakete zwischen verschiedenen Netzwerken zu senden und weiterzuleiten. Sie entscheidet, wie die Daten von Quelle zu Ziel gelangen.

Wichtige Punkte sind:

• IP-Adressen: Sie verwendet IP-Adressen zur Identifikation und zum Routing von Daten.

• Routing: Bestimmt den besten Weg, den Datenpakete durch ein Netzwerk nehmen sollen.

• Fragmentierung: Teilt große Datenpakete in kleinere Segmente auf.

Diese Schicht ist entscheidend für die Verbindung über mehrere Netzwerke hinweg.

Schicht 4: Transportschicht (Transport Layer)

Die Transportschicht stellt die vollständige, zuverlässige Übertragung von Daten zwischen Endpunkten sicher. Sie kommuniziert direkt mit Anwendungen und verwaltet die Flusskontrolle.

Hier sind ihre Hauptaufgaben:

• TCP und UDP: Nutzt Protokolle wie TCP für zuverlässige Übertragungen und UDP für schnellere Verbindungen ohne Fehlerkorrektur.

• Portnummern: Identifiziert Anwendungen und Dienste durch Portnummern.

• Segmentierung: Teilt Datenströme in Segmente.

Diese Schicht garantiert, dass die Daten korrekt und vollständig ankommen.

Schicht 5: Sitzungsschicht (Session Layer)

Die Sitzungsschicht verwaltet und kontrolliert den Dialog zwischen zwei Anwendungen. Sie bewahrt den Überblick über den aktuellen Status der Verbindung.

Wichtige Merkmale sind:

• Verbindungsmanagement: Startet, verwaltet und beendet Sitzungen zwischen Anwendungen.

• Synchronisation: Gewährleistet, dass Daten in der richtigen Reihenfolge ankommen.

• Dialogkontrolle: Bestimmt, ob beide Systeme abwechselnd oder gleichzeitig senden.

So wird die Kommunikation zwischen Programmen strukturiert und richtig koordiniert.

Schicht 6: Darstellungsschicht (Presentation Layer)

Die Darstellungsschicht widmet sich der Formatierung und Übersetzung von Daten. Sie sorgt dafür, dass Daten von der Anwendung in ein einheitliches Format gebracht werden.

Hier sind einige ihrer Funktionen:

• Datenkompression: Reduziert die Größe der Daten zur schnelleren Übertragung.

• Verschlüsselung: Schützt Daten durch Verschlüsselungsverfahren.

• Formatkonvertierung: Wandelt Daten in verschiedene Formate um, z.B. von ASCII zu EBCDIC.

Diese Schicht ist wichtig, damit die Daten verständlich sind.

Schicht 7: Anwendungsschicht (Application Layer)

Die Anwendungsschicht ist die oberste Schicht des OSI-Modells. Sie ist direkt mit der Anwendung verbunden, die die Daten sendet oder empfängt.

Hier sind einige wichtige Aspekte:

• Protokolle: Nimmt Protokolle wie HTTP für Webzugriffe, SMTP für E-Mails und DNS für Namensauflösung auf.

• Benutzerinteraktionen: Hier erfolgt die Interaktion zwischen Benutzer und Anwendung.

• Datenbereitstellung: Stellt den Anwendungen die benötigten Daten zur Verfügung.

Diese Schicht wird oft als die wichtigste angesehen, da sie das Bindeglied zur Benutzeroberfläche darstellt.

Kommunikationsprotokolle und Datenübertragung

In diesem Abschnitt werden wichtige Aspekte der Kommunikationsprotokolle und der Datenübertragung in Netzwerken behandelt. Besonderes Augenmerk gilt dem Vergleich zwischen TCP/IP und dem OSI-Modell, den wichtigsten Netzwerkprotokollen sowie der Datenflusskontrolle und der Fehlerbehebung.

TCP/IP im Vergleich zum OSI-Modell

Das TCP/IP-Modell und das OSI-Modell sind zwei grundlegende Rahmenwerke für Netzwerkkommunikation. Das TCP/IP-Modell hat vier Schichten: Anwendung, Transport, Internet und Netzwerkzugang. Im Gegensatz dazu hat das OSI-Modell sieben Schichten.

Wichtige Unterschiede liegen in der Funktionsweise. Zum Beispiel nutzt TCP (Transmission Control Protocol) eine verbindungsorientierte Datenübertragung. Dies bedeutet, dass es eine zuverlässige Verbindung zwischen Sender und Empfänger herstellt. UDP (User Datagram Protocol) hingegen bietet eine verbindungslose Kommunikation. Dies ermöglicht schnellere Übertragungen, ist jedoch weniger zuverlässig.

Wichtige Netzwerkprotokolle und ihre Zuordnung zu den OSI-Schichten

Netzwerkprotokolle sind standardisierte Regeln, die die Kommunikation zwischen Geräten ermöglichen. Hier sind einige wichtige Protokolle und ihre Platzierung im OSI-Modell:

• HTTP (Hypertext Transfer Protocol): Anwendungsschicht

• FTP (File Transfer Protocol): Anwendungsschicht

• TCP: Transportschicht

• UDP: Transportschicht

• IP (Internet Protocol): Netzwerk-Schicht

Diese Protokolle gewährleisten, dass Daten effizient zwischen Geräten übertragen werden können. Zum Beispiel sorgt HTTP dafür, dass Webseiten korrekt geladen werden, während TCP eine zuverlässige Verbindung sicherstellt.

Datenflusskontrolle und Fehlerbehebung

Die Datenflusskontrolle ist entscheidend für die Steuerung des Datenverkehrs zwischen zwei Geräten. Sie hilft, Überlastungen im Netzwerk zu vermeiden. Protokolle wie TCP verwenden Techniken wie Flusskontrolle, um den Datenfluss zu regulieren.

Fehlerbehebung ist ein weiterer wichtiger Aspekt. Protokolle sind oft mit Mechanismen ausgestattet, um Pakete zu erkennen, die verloren gegangen sind oder beschädigt wurden. Diese Mechanismen ermöglichen eine erneute Übertragung der Daten, was die Zuverlässigkeit der Kommunikation erhöht.

Durch die Kombination dieser Funktionen können Netzwerke effizient und zuverlässig arbeiten, was für Ihre Anwendungen von großer Bedeutung ist.

Anwendungen und Dienste in der Praxis

In der Praxis beeinflusst das OSI-Modell, wie verschiedene Anwendungen und Dienste miteinander kommunizieren. Die höheren Schichten sind entscheidend für den Zugriff auf Dienste und die Interaktion mit Netzwerken. Hier werden einige spezifische Anwendungsbeispiele hervorgehoben.

E-Mail, HTTP und Webbrowser: Umsetzung auf den höheren Schichten

Die Anwendungsschicht des OSI-Modells unterstützt viele wichtige Dienste. E-Mail-Protokolle wie IMAP und SMTP ermöglichen den Austausch von Nachrichten. Diese Protokolle laufen auf der Anwendungsschicht und sorgen für eine reibungslose Kommunikation zwischen E-Mail-Clients und Servern.

HTTP (Hypertext Transfer Protocol) ist das grundlegende Protokoll für das Web. Es ermöglicht Webbrowsern, Inhalte von Servern abzurufen. Benutzer geben eine URL ein, und der Browser sendet eine Anfrage über HTTP. Die Antwort des Servers wird dann angezeigt.

Diese Dienste sind allesamt entscheidend für Ihre tägliche Nutzung des Internets und ermöglichen, dass Informationen schnell und effizient bereitgestellt werden.

Dateiübertragung und Remote-Zugriff

Für die Dateiübertragung werden Protokolle wie FTP (File Transfer Protocol) und SFTP (Secure File Transfer Protocol) verwendet. Diese erlauben Ihnen, Dateien zwischen Ihrem Computer und einem Server zu übertragen. FTP bietet einfache Übertragungsmöglichkeiten, während SFTP zusätzliche Sicherheit durch Verschlüsselung bietet.

Remote-Zugriff wird häufig durch Protokolle wie RDP (Remote Desktop Protocol) ermöglicht. Damit können Sie auf einen Computer aus der Ferne zugreifen und ihn steuern. Diese Technologien erleichtern die Arbeit im Homeoffice und den Zugriff auf entfernte Systeme.

Beide Dienste zeigen, wie das OSI-Modell die Netzwerkkommunikation unterstützt, indem es klare Protokolle für unterschiedliche Anwendungen bereitstellt.

Dienste und Schnittstellen für Endanwender

Schnittstellen wie grafische Benutzeroberflächen (GUIs) sind für Endanwender wichtig. Diese Schnittstellen ermöglichen Ihnen, mit komplexen Anwendungen ohne tiefes technisches Wissen zu interagieren. Ein Beispiel ist die Benutzeroberfläche eines E-Mail-Clients.

Zusätzliche Dienste wie Cloud-Speicher bieten Ihnen Zugriff auf Dateien und Anwendungen über das Internet. Hierbei kommen API-Schnittstellen (Application Programming Interfaces) zum Einsatz. Sie ermöglichen die Kommunikation zwischen verschiedenen Anwendungen und Diensten.

Durch diese Technologien wird die Interaktion mit Netzwerken einfach und benutzerfreundlich gestaltet. Die Anwendungsschicht des OSI-Modells spielt dabei eine zentrale Rolle.

Abschluss und Ausblick auf Netzwerktechnik

Die Netzwerktechnik spielt eine zentrale Rolle in der modernen Kommunikation. Sie verbindet Computernetze und ermöglicht den Austausch von Daten zwischen Computersystemen.

Standardisierte Kommunikation ist entscheidend. Sie garantiert, dass verschiedene Kommunikationssysteme erfolgreich miteinander interagieren können. Dies erfolgt durch Protokolle, die sicherstellen, dass Daten korrekt und effizient übermittelt werden.

Zukünftige Entwicklungen in der Netzwerktechnik könnten neue Netzwerkgeräte und Technologien umfassen. Beispiele sind:

• 5G-Netze für schnellere Datenübertragungen

• IoT (Internet der Dinge) für vernetzte Geräte

• Cloud-Computing für flexible Datenverarbeitung

Mit dem Fortschritt der Technik wird auch die Bedeutung der Sicherheitsstandards wachsen. Netzwerksicherheit muss erhöht werden, um Daten vor unberechtigtem Zugriff zu schützen.

Zudem ist die Interoperabilität von verschiedenen Netzwerkgeräten ein wichtiger Faktor. Die Möglichkeit, verschiedene Systeme nahtlos zu verbinden, wird Ihre tägliche Arbeit erleichtern.

Die nächsten Jahre versprechen spannende Entwicklungen in der Netzwerktechnik. Wenn Sie die Trends verfolgen, bleiben Sie gut informiert und können Ihre Systeme optimal anpassen.

Häufig gestellte Fragen

In diesem Abschnitt werden häufige Fragen zum OSI-Modell beantwortet. Dabei wird auf die Funktionen der einzelnen Schichten, deren Interaktion und praktische Anwendungen eingegangen.

Welche Funktionen übernimmt die Transportschicht im OSI-Modell?

Die Transportschicht sorgt für die zuverlässige Übertragung von Daten zwischen den Endgeräten. Sie verteilt die Daten in Segmente und sorgt dafür, dass sie an ihrem Ziel korrekt ankommen, entweder durch Fehlererkennung oder durch Wiederholungen bei Verlust.

Wie interagieren die Schichten des OSI-Modells miteinander?

Die Schichten im OSI-Modell kommunizieren miteinander in einem definierten Prozess. Jede Schicht sendet und empfängt Daten von der benachbarten Schicht. Diese schichtweise Kommunikation ermöglicht es, komplexe Netzwerke zu strukturieren und zu verwalten.

Könnten Sie ein Beispiel für die Anwendung des OSI-Modells in der Netzwerktechnik geben?

Ein typisches Beispiel ist das Surfen im Internet. Wenn Sie eine Webseite laden, interagieren viele Protokolle der verschiedenen Schichten des OSI-Modells. Zum Beispiel verwendet die Anwendungsschicht HTTP, während die Transportschicht TCP zur Datenübertragung nutzt.

Welche Protokolle werden in den einzelnen Schichten des OSI-Modells verwendet?

Jede Schicht des OSI-Modells hat spezifische Protokolle. Zum Beispiel verwendet die Physikalische Schicht Protokolle wie Ethernet, die Datensicherungsschicht kann PPP oder HDLC nutzen, und die Transportschicht verwendet TCP oder UDP, um Daten zu transportieren.

In welcher Schicht des OSI-Modells wird die Verschlüsselung von Daten gehandhabt?

Die Verschlüsselung von Daten findet hauptsächlich in der Präsentationsschicht statt. Diese Schicht bereitet Daten für die Anwendungsschicht auf und kann auch Sicherheitsfunktionen wie Datenverschlüsselung anbieten.

Was versteht man unter dem Begriff 'Session Layer' innerhalb des OSI-Modells?

Die Sitzungsschicht ermöglicht die Verwaltung von Verbindungen zwischen Anwendungen. Sie kümmert sich um die Einrichtung, die Verwaltung und den Abbau von Sitzungen zwischen den kommunizierenden Endpunkten.
